Matrix矩阵

什么是Matrix？

Matrix（矩阵）是一个有关数字，符号，表达式组合的有趣的数学词汇，广泛应用于数学和科技领域。物理学家们还将其纳入量子力学的学习范畴。在电脑图形方面，它们被用于线性变形和处理3D图像和2D映画。Matrix 函数中的matrix()可以用来创建线性变化，matrix3d()可以用css在二维画面里创建三维图像。（下图是一个matrix例子）

2D变换矩阵为3x3 ,3D变换则是4x4的矩阵；
矩阵(matrix)可以完成，斜拉(skew)，缩放(scale)，旋转(rotate)以及位移(translate);
变换矩阵基于一个特定坐标点相乘表示为一个向量。

坐标系统

坐标系统。每一个文档视图都是一个坐标系统，左上角为视图的原点，坐标(0,0)。数值沿着X轴向右，沿着Y轴向下而递增。3D transform里面的Z轴决定了观察者所能觉察到的距离。数值越大，距离越近物象越大，数值越小，距离越远物象越小。

一个transform应用在一个对象上，就形成了一个当前坐标系统，坐标系的原点(0,0)默认位置在对象的中央。
2D坐标：

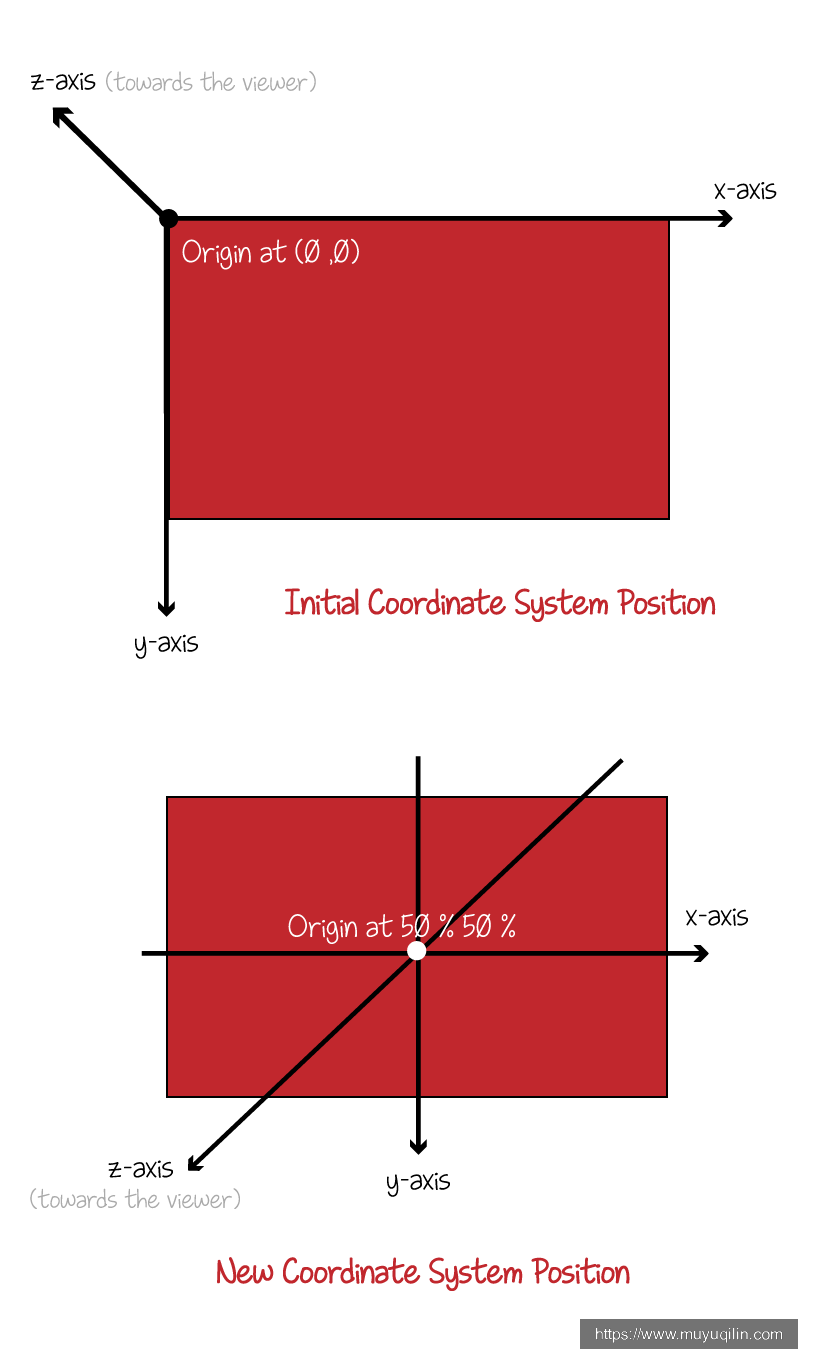

3D坐标：

transform 语法

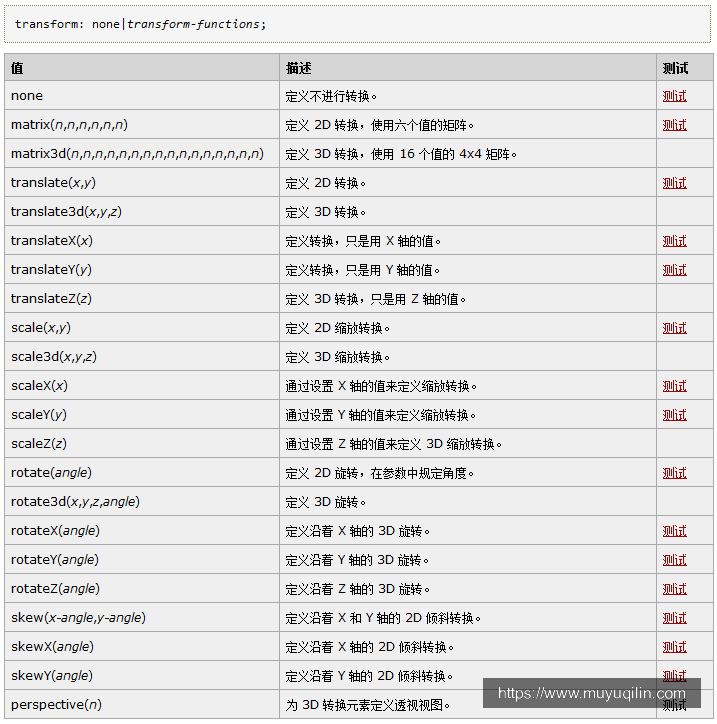

它的所有语法如下图：

2D变换

矩阵等价函数

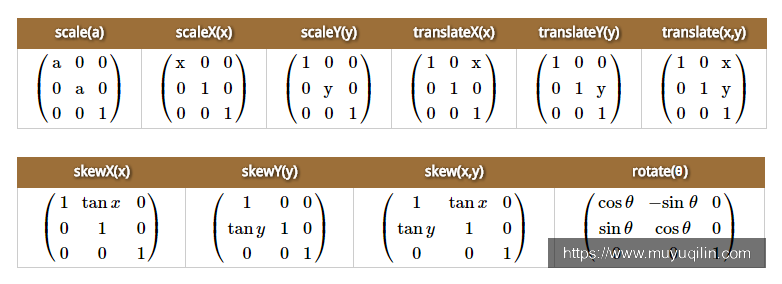

所有其他的CSS3变换函数等价的矩阵表示，看下图：

位移[translate]变换分解

该函数写法如下：
1
transform: matrix(a,b,c,d,e,f);

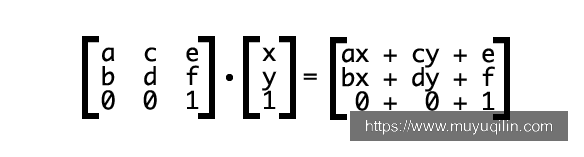

上面对应参数表示成矩阵是这样的:
现在我们让上边的矩阵变换一下，3x3矩阵每一行的第1个值与后面1x3矩阵的第1个值相乘，第2个值与第2个相乘，第3个与第3个，然后相加，过程如下:

当我们应用一个2D tansfrom的时候，浏览器会把矩阵和一个向量（[x, y, 1]）相乘。x和y的值是当前坐标空间中特定的坐标点;
我们将每一列中的实体与向量中的列相乘得到最终的transform坐标;
此时ax+cy+e为变换后的水平坐标，bx+dy+f表示变换后的垂直位置。
这样得出的一组数字和字符组合看起来毫无意义，但上文提到过，每一个transform都有一个矩阵：
tx和ty的值就是要变形的数值，我们也可以用向量来表示：[1 0 0 1 tx ty]。向量可以看做是matrix() 的参数。
把上面变换后的矩阵写成css代码就成了这样：
1
2
3
4
.box{
transform: matrix(1, 0, 0, 1, tx, ty);
}

从上边可以发，位移只要关心最后两个参数，公式如下：

1
2
3

.box{
    transform: matrix(与我无关, 与我无关,与我无关, 与我无关, 水平位移距离,垂直位移距离);
}

缩放(scale)

从matrix中的参数可以看到有两个数字1，对，这就是缩放相关的参数。
其中，第一个缩放x轴，第二个缩放y轴。写成公式：matrix(s, 0, 0, s, 0, 0),再套用上边的公式，就有：
x’ = ax+cy+e = sx+0y+0 = sx;
y’ = bx+dy+f = 0x+sy+0 = sy;
最后就是matrix(sx, 0, 0, sy, 0, 0);，等同于scale(sx, sy);

旋转(rotate)

旋转使用如下（假设角度为θ）：

1	matrix(cosθ,sinθ,-sinθ,cosθ,0,0)

然后就有了:

1 2	x' = xcosθ-ysinθ+0 = xcosθ-ysinθ y' = xsinθ+ycosθ+0 = xsinθ+ycosθ

使用matrix表示则还要计算cos, sin值,最简单的写法：

1	transform:rotate(θ);

拉伸(skew)

使用如下：

1	matrix(1,tan(θy),tan(θx),1,0,0)

然后就有了：

1 2	x' = x+ytan(θx)+0 = x+ytan(θx) y' = xtan(θy)+y+0 = xtan(θy)+y

对应于skew(θx + “deg”，θy+ “deg”)这种写法。

1	transform:skew(θx + "deg"，θy+ "deg");

注：其中，θx表示x轴倾斜的角度，θy表示y轴

3D矩阵变换

matrix3d() 函数是一个3d变换函数是用来描述一个三维的序列转换在一个4×4的矩阵中。这是一个4x4的矩阵，sx , sy, sz代表了乘数的比例，如下：

代码表示这样的：

1	transform: matrix3d(sx, 0, 0, 0, 0, sy, 0, 0, 0, 0, sz, 0, 0, 0, 0, 1)

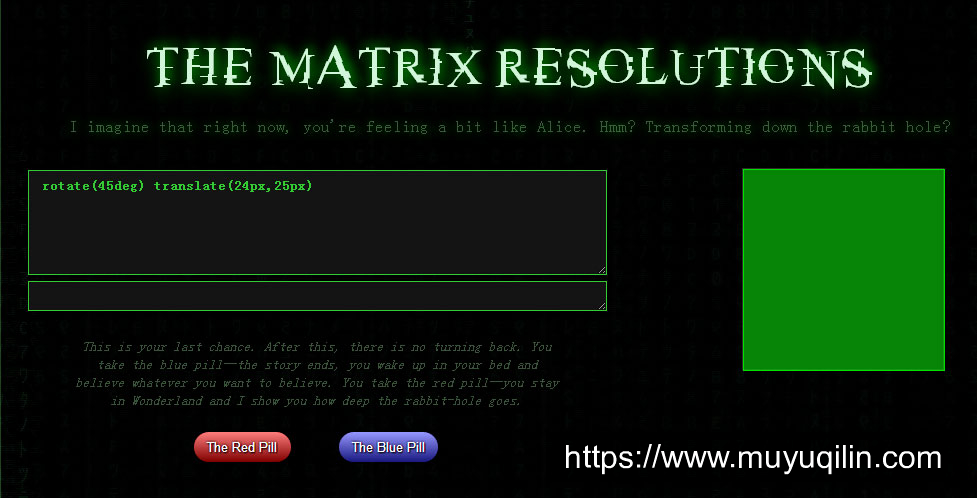

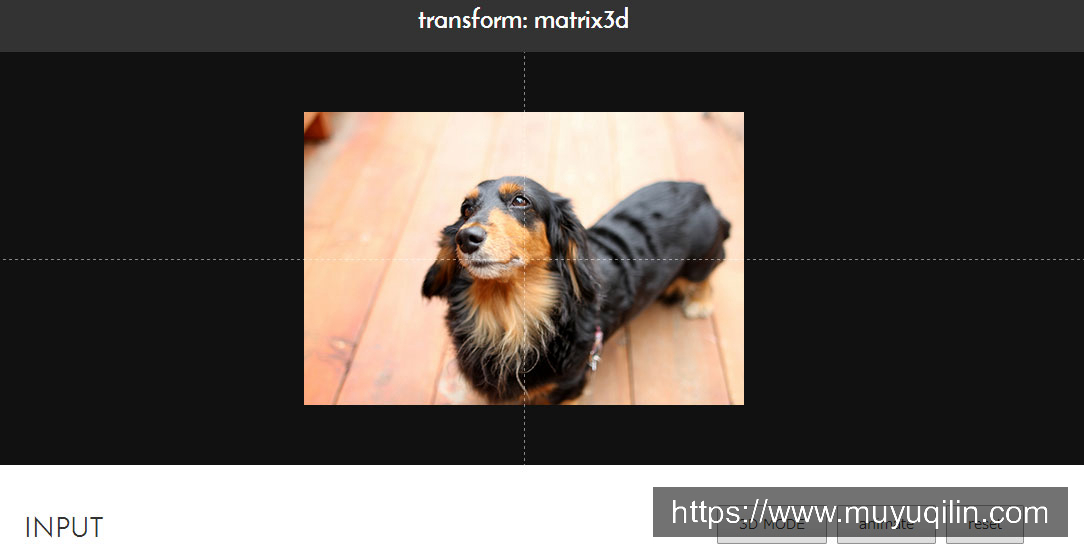

从上可看出计算matrix3d()函数的值，不是很简单的，这要手工完成，那么也是很累的，也有人开发工具：

齐次坐标(homogeneous coordinates)

齐次坐标：所谓齐次坐标就是将一个原本是n维的向量用一个n+1维向量来表示。
向量：既有方向又有大小的量叫做向量（物理学中叫做矢量）。

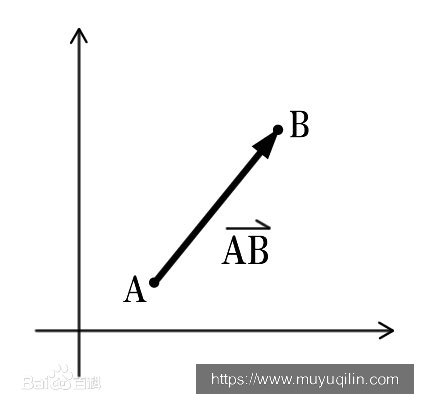

平面向量：平面向量是在二维平面内既有方向(direction)又有大小(magnitude)的量，物理学中也称作矢量，与之相对的是只有大小、没有方向的数量（标量）。平面向量用小写加粗的字母a，b，c表示，也可以用表示向量的有向线段的起点和终点字母表示。

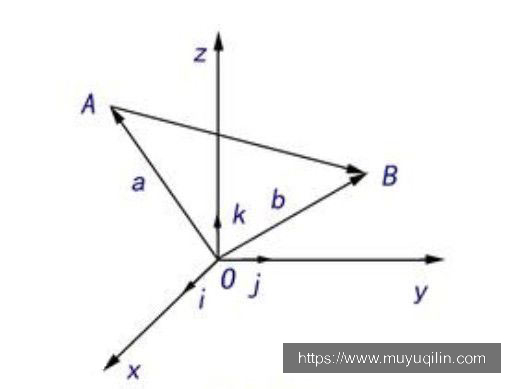

空间向量:空间中具有大小和方向的量叫做空间向量。向量的大小叫做向量的长度或模（moduius)。

在上面的矩阵中，我们可以看到平移的矩阵是相加的，而旋转跟缩放的矩阵都是相乘的，这样计算起来多麻烦呀！于是为了方便计算，大家都统一用一种方式来进行计算，聪明的计算机图形科学家，它们就设计出这样一种坐标系，叫齐次坐标(homogeneous coordinates)，而它的目的只是为了更加方便地去用矩阵来计算图形的变换，没有其他。

那什么是齐次坐标呢？
其实就是在原来2D的维度，再加上一个新的维度，多出来的维度的值永远是1，比如点的矩阵就变成:

    ┌   ┐
    │ x │
P = │ y │
    │ 1 │
    └   ┘

而Translation（平移）的矩阵表示就变成：

    ┌         ┐
    │ 1  0 tx │
T = │ 0  1 ty │
    │ 0  0  1 │
    └         ┘

这样，平移变换的加法就可以变成乘法：

             ┌         ┐   ┌   ┐   ┌      ┐
             │ 1  0 tx │   │ x │   │ x+tx │
P' = T * P = │ 0  1 ty │ * │ y │ = │ y+ty │
             │ 0  0  1 │   │ 1 │   │  1   │
             └         ┘   └   ┘   └      ┘

Scale（缩放）跟Rotation（旋转）相对应的矩阵也就变成：

    ┌          ┐         ┌                    ┐
    │ sx  0  0 │         │  cos(α)  sin(α)  0 │
S = │ 0  xy  0 │     R = │ -sin(α)  cos(α)  1 │
    │ 0  0   1 │         │    0       0     1 │
    └          ┘         └                    ┘

注：引入齐次坐标的目的主要是合并矩阵运算中的乘法和加法。
